一、概述（LYRZB-3000電力市場需求“上海來揚變壓器繞組變形分析儀"十余年研發生產經驗）
變壓器設計制造完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；
當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

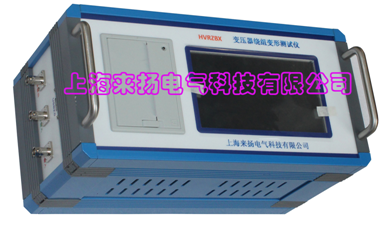

基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。
4， 本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
二、技術特點（LYRZB-3000電力市場需求“上海來揚變壓器繞組變形分析儀"十余年研發生產經驗）
采用先進的DDS掃頻技術；
采用高速，高集成化微處理器設計；
雙通道16位AD采樣；
自帶高亮度7寸彩色觸摸屏，亮度可調；
自帶熱敏打印機，可隨時打印數據，打印濃度可調；
最大可以保存120組測量數據，可隨時查閱數據或上傳至PC機；
有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；
采用USB2.0接口；
主機尺寸：31cmX15cmX15cm；
主機重量： 4.0KG。
工作電源：AC220V±10%，(50±1)HZ ;
工作環境：-10℃～50℃ 濕度<90％ 無結露。
三、技術參數（LYRZB-3000電力市場需求“上海來揚變壓器繞組變形分析儀"十余年研發生產經驗）
設置兩種不同的掃描方式： 線性掃描，分段掃描；
線性掃描：0.5KHZ-1MHZ 分辨率0.5KHZ 2000掃描點
分段掃描：50HZ-100HZ 分辨率 2HZ 25 點
100HZ-1KHZ 分辨率 20HZ 45 點
1KHZ -10KHZ 分辨率 50HZ 180點
10KHZ-100KHZ 分辨率 0.2KHZ 450點
100KHZ – 500KHZ 分辨率 0.5KHZ 800點
500KHZ – 1000KHZ 分辨率 1KHZ 500點
幅值測量范圍：(-100dB） - （+20dB）
幅值測量精度：0.1dB；
掃描頻率精度：小于0.01%；
信號輸入阻抗：大于1M Ω；
信號輸出阻抗：50 Ω；
同相測試重復率：99.5%；
四、儀器接口、界面介紹（LYRZB-3000電力市場需求“上海來揚變壓器繞組變形分析儀"十余年研發生產經驗）
下圖為儀器俯視圖，左側為打印機，右側為觸摸顯示屏，打印濃度和亮度可以在“儀器設置"里面調節。

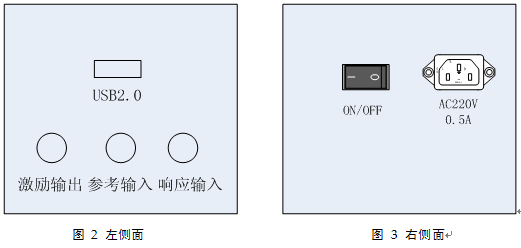

圖2為儀器左側面示意圖，接線方式見附錄I；USB2.0用于連接PC機，第1次使用USB2.0需要安裝硬件驅動，安裝驅動的方法參見附錄I。圖3為交流220V電源插座和電源開關。

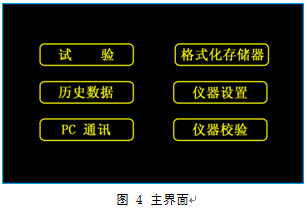

3.開機約2秒后進入圖4所示主界面。 點擊該頁面中的任一按鈕，將會跳轉到相應的頁面。
“試 驗"-----------圖8
“歷史數據"-----------圖13
“PC通訊"-------------圖16
“格式化存儲器"----圖7
“儀器設置"----------圖5
其中“儀器校驗"按鈕對用戶無效，該按鈕是生產廠家為了方便對儀器進行校驗而設的，儀器出廠時已經由廠家校驗完成。

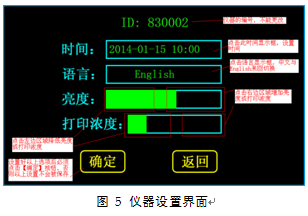

4.儀器設置界面：如圖5所示：
ID號不可更改，每臺儀器的ID號不同；
點擊時間顯示框彈出時間鍵盤，如圖6所示，點擊鍵盤上的數字將更改光標閃爍對應的時間位，若對光標前面的某一位進行了錯誤修改，可以點擊回刪鍵返回修改，修改完成后點擊回車鍵返回到儀器設置頁面；
點擊語言顯示框，使中文界面和英文界面相互切換；
點擊亮度顯示框左側降低顯示亮度，點擊右側增加顯示亮度；
點擊濃度顯示框左側降低打印濃度，點擊右側增加打印濃度；
以上各項設置完成后必須點擊“確定"按鈕， 否則這些設置不會保存。
5.鍵盤界面，如圖6所示：
1鍵------回刪鍵 點擊該鍵刪除多于的字符；
2鍵------空格鍵 點擊該鍵輸入一個空格；
3鍵------回車鍵 點擊該鍵返回上一頁面；
4鍵------字符鍵 點擊該鍵輸入一個字符；
該鍵盤只能輸入小寫字符和數字。

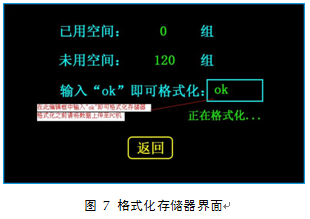

6.格式化存儲器界面，如圖7所示：
本儀器最多能保存100組測量數據；
已用空間：當前已經存儲的數據組數；
未用空間：空閑的存儲空間；
在顯示框中輸入字符“ok"即可格式化存儲器；
格式化存儲器后，存儲器里面的數據將清空，因此，格式化之前必須將數據上傳至PC機，便于以后使用。
7.試驗設置界面，如圖8所示：
繞組接線方式選擇，常見的有4種，具體的繞組接法參見（附錄I）；
高/低壓側選擇，表明當前是測量變壓器的高壓側還是低壓側；
掃描方式：有線性掃描和分段掃描兩種，其中線性掃描的掃描間隔固定為0.5KHZ，分段掃描在不同的段掃描間隔不同，參見技術指標；
變壓器編號設置：請輸入變壓器上標注的變壓器編號；
已選參數：顯示當前所設置的測試參數或默認參數；

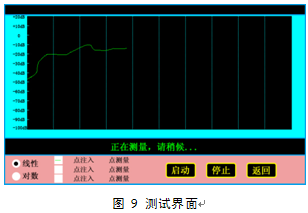

8.測試界面，如圖9所示：
該頁面只有三個按鍵：“啟動"，“停止"，“返回"
連接好測試連后點擊“啟動"等待測試完成，在測試過程中點擊“停止"將立即停止當前測試，若已有測試數據，則跳轉到測試結果界面，如圖10所示，若沒有測試數據，則跳轉到參數設置界面。最多可以測量3條曲線，對應變壓器的3相。

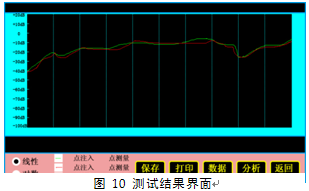

9.測試結果界面，如圖10所示：
該界面顯示了測量曲線的條數，白色復選框中的曲線顏色與顯示曲線的顏色對應；
曲線有兩種顯示方法：線性、對數，“線性"顯示是指x軸上頻率坐標均勻分布，這種顯示方法，可以比較清晰的查看1KHZ以上的頻率曲線；“對數"顯示是指x軸上頻率坐標取對數后乘以20，這種顯示方法可以清楚的查看低頻段的曲線；
若存儲器還有可用空間，點擊“保存"即可保存當前測試數據，若沒有可用空間，將無法保存數據，因此，在測試之前，先進入格式化數據界面中查看是否還有可用存儲空間，若沒有可用空間，首先上傳保存的數據，然后格式化存儲器或進入歷史數據界面刪除某一組數據；
點擊“分析"即可橫向分析當前測試數據，以判斷變壓器的變形程度，注意，必須測量3條曲線才能顯示分析結果；
點擊“打印"即可打印當前測量曲線和分析結果，若在分析之前打印，將不會打印分析結果；
點擊“數據"即可查看各測量頻率點對應的分貝值；
點擊“返回"返回主界面。
10.數據分析界面，如圖11所示：
其中相關系數R(AB,BC)是指，A點注入B點測量的數據 與 B點注入C點測量的數據之間的相關系數。其他相關系數依次類推。根據各頻段的相關系數判斷變壓器的變形程度，變形程度分4個等級：正常繞組、
輕度變形、明顯變形、嚴重變形，判斷方法見（附錄II）。
11.查看曲線各頻率點分貝值：如圖12所示：
共有40頁數據，當前頁碼顯示于頁碼框中；
點擊“<<"回到首頁；
點擊“>>"回到尾頁即第40頁；
點擊“<"顯示前一頁；
點擊“>"顯示后一頁；
點擊頁碼框可以輸入要顯示的頁碼；
點擊“<="返回上一頁。
12.歷史數據顯示界面，如圖13所示：
點擊“打開"然后選擇需要打開的數據即可，其他按鈕操作與前面介紹一致。

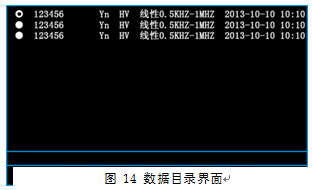

13.數據目錄界面，如圖14所示：
所有保存的數據都通過該目錄瀏覽并打開，點擊單選按鈕，每次只能打開一組數據，每頁顯示最多10組數據;
點擊“上頁"、“下頁"可向前向后瀏覽保存的數據；

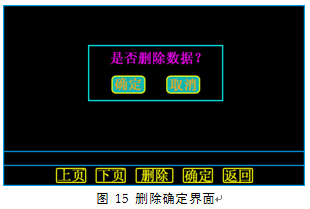

點擊“刪除"將彈出詢問對話框，如圖15所示，如果點擊“是"則刪除當前選中的數據，點擊否則不會刪除選擇的數據。
點擊“確定"打開選擇的數據。

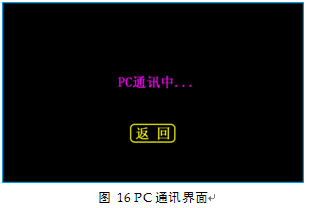

14.PC通訊界面，如圖16所示：
只有進入該頁面后才能進行數據上傳和聯機操作，若點擊“返回"將結束與PC機的通訊，如果想正常通訊，請不要點擊該按鈕。
